結論から言います。
アクトビラ対応機器のブラウザで好きな動画が楽しめます。
もうDLNA対応機やREGZA厨と喧嘩しなくていいんですね。朗報
ただし、イバラの道なので初心者にはお勧めしません。うまく動作するテレビやSTBならとても快適です。
今回実験に使ったBuffaloの機器だと余裕でした。
その他メーカの場合は、コーデックが難しい、誰か実験を助けてください。

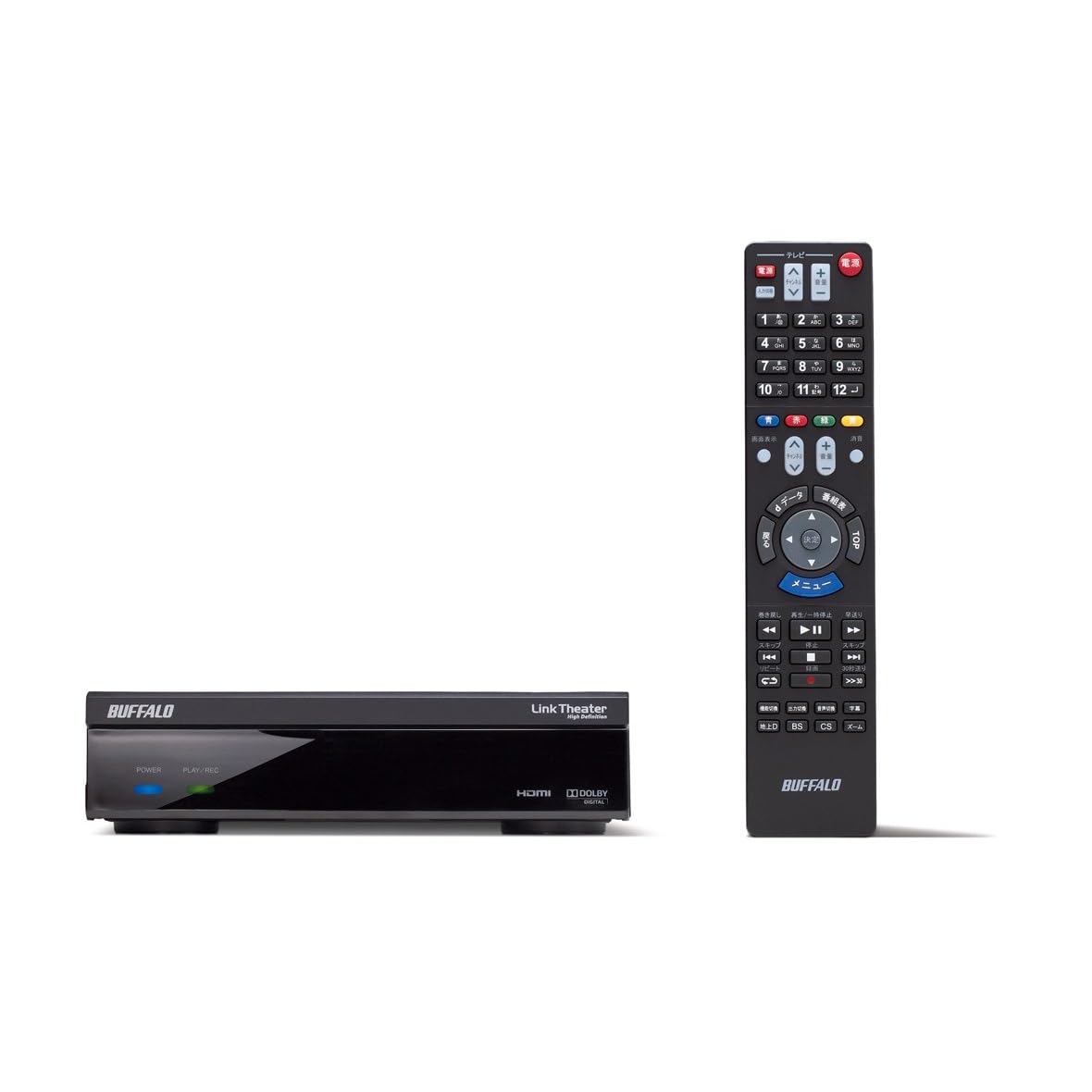

実験に使った機器。
アクトビラで再生する動画の作り方
ffmpeg -y -i 2355.mp4 -vcodec libx264 -acodec copy test2.m2ts
ポイントは、拡張子 m2ts これが188バイトのヘッダにタイムスタンプを入れた１９２バイトのヘッダをつけた、タイムスタンプ付きTSを作るための魔法の拡張子。本当はArib仕様を読み解いて作りたいけどね。
アクトビラのブラウザに配信する方法
- アクトビラ対応TVにアドレス入力出来る場所にHTMLを置く
- 今回は 192.168.2.5
- index.html設置
- HTMLが見られることを確認する。
- CPCファイルを設置する
- 今回のキモ
- CPCファイルが出発点
- CPCファイルへのリンクを作る
- TVでCPCファイルをクリックする
- 動画の再生が始まる。
CPCファイルを作る。
これが面倒くさい。
とりあえず、それっぽいCPCを作ったのがあるので、おいておきます。
http://qiita.com/items/2925
(CPCファイルの詳しい仕様は、あとで書きます。)
CPCファイルの動画部分にURLを指定
<startup> <content_title>test</content_title> <duration>000000</duration> <start>http://192.168.2.5/0655_HD.m2ts</start> </startup>
ここの部分の動画いm2tsを指定しました。
あとはindex.htmlで
さっき作ったCPCファイルをリンク先に指定します。
<a href="http://192.168.2.5/test.cpc?LID=none&Return=http://192.168.2.5/">0655_HD@atom </a><
と指定します。
LIDは課金用決済のセッションコード、Returnは再生終了後に開くブラウザに渡すアドレス。
すると再生が始まる。
(CA3G0447)
これでテレビのリモコンで動画が見られるようになります。
マウスで操作したりDLNAで探すのは面倒でした。HTMLで表示できるので便利ですね。役得。
AQUOSでもなんとか頑張ってPT2のTSも見れるようになるんです。
CPCファイルについて
CPCファイルについては、デジタルテレビ ネットワーク機能仕様-ストリーミング機能仕様書-プロトコル編(v1.1)
に記述されているんですが。。。。これが結構ややこしい。でもCPCファイルがキモなので必須ですね。
3パートから構成される「CPC」
CPCファイルは３パートから構成されます。
Content-Type:application/X-arib-resourceList Content-Location:FL-NOENC.eri Content-Location:RTP.nci
の３パートです。
(スクリーンショット 2012-03-02 5.21.40)
それぞれ役割があって
- arib-resourceList
- ここにはFL-NOENC.eriとRTP.nciを見に行けと、バイナリで書いてある。（これが面倒でね、、）
- FL-NOENC.eri
- ここには、動画ファイルのURLとコーデックや長さとかがXMLで 記述されてる
- RTP.nci
- ここには、ファイルのプロトコルが書いてある（固定）
このほかに、課金情報とかあるらしいんだけど、調べても使ってる人居ないみたい。
形式はHTTPヘッダ形式とかMIME形式とか規格書に書いてある。まぁ、MHTMLやマルチパートのメールと同じです。通常のMIMEです。
CPCの欠点
CPCには"Content-Type:application/X-arib-resourceList"があるんだけど、これがめんどくさい仕様なんですよ。
これが先頭のフォーマット形式
(スクリーンショット 2012-03-02 5.20.20)
先頭パートとには「このCPCは３つのパートからなる」と書いてある。
先頭パートのバイナリ・フォーマットの定義リスト
(Aribによる定義)
つまり、バイナリなんですね。先頭行からちょこちょこ読めばいいんです。でもね、バイナリがBase64されてないので、コピペが激しく難しい。これがアクトビラの解析で一番の罠っぽい感じです。
であとは、Content-Lengthに気をつけながらファイルを書く。
CPCファイルはかなり厳格に読まれる。なぜかというとだ、arib-resourceListがバイナリだから、長さが結構重要みたい。適当に書き換えたら動かない。そのくせタグの中は全く見てなくて、「MPEGだぜESはMPE２だぜ」とCPCに書いてH.264/AVCを送信しても読んじゃいます。
CPCファイルをContent-Lengthにさえ注意して作れば完成です。
CPCファイルさえ作ればあとは簡単よ。
一応AQUOSでもいけることは確認した。タイムスタンプ付きTSを作るだけ。
リモコン操作で簡単動画
epgrecとかだとブラウザ経由で見れるので、正直パソコン触るのが面倒なのでリモコン解決は嬉しい感じ。
大事な事は、アクトビラ対応のテレビにTS直接配信できるということ
ここが重要。しかもHTMLで記述できるからDLNAより楽かも知んない。
早送りとスキップかはどうするの
このエントリのブクマが伸びたらまた続編書きます。そんときにでも。
手伝ってください。
CPCファイルの解析は済んだのです、いまはCPCファイルのジェネレーターを作るところです。しかし我が家にはAQUOSしかないので、他メーカのブラウザでも試してみたいんですが。協力してもらえませんか。
アクトビラってクソだよね
アクトビラってガラパゴス化の最たるものだと思うけど。HTMLを意識した標準化を頑張ってる。そのへんか好感が持てる。でも情報リソースが少なくて秘密主義でもっとオープンになってもいいと思う。喧伝が下手だ。
CPCのresource.bin の解析コード
2014-04-06追加。解析コード書いておいた。
#include <stdio.h> #include <stdint.h> #include <inttypes.h> int main(void){ uint8_t num_of_resources; uint8_t resourceInfoLength; int32_t resourceOffset; uint16_t headerLength; uint32_t resourceLength; uint16_t resourceTypeValue; int8_t resourceNameLength; FILE *fp; fp = fopen("res.info", "rb"); if( fp==NULL ){ printf("fopen Error.\n"); return 1; } fread(&num_of_resources, 1 , 1 , fp); printf( "num_of_resources = %d \n", num_of_resources); for(int i =0;i<num_of_resources;i++){ printf( "{ \n"); fread(&resourceInfoLength, 1 , 1 , fp); fread(&resourceOffset , 4 , 1 , fp); fread(&headerLength , 2 , 1 , fp); fread(&resourceLength , 4 , 1 , fp); fread(&resourceTypeValue , 2 , 1 , fp); fread(&resourceNameLength, 1 , 1 , fp); printf( "resourceInfoLength = %d \n", resourceInfoLength); printf( "resourceOffset = %d \n", resourceOffset); printf( "headerLength = %d \n", headerLength); printf( "resourceLength = %d \n", resourceLength); printf( "resource:TypeValue = 0x%04x \n", (resourceTypeValue & 0xF000) ); printf( "resource:SubTypeValue = 0x%04x \n", (resourceTypeValue & 0x0FFF )); printf( "resourceNameLength = %d \n", resourceNameLength); printf( "resourceName = "); for(int j=0;j<resourceNameLength;j++){ printf("%c", fgetc(fp)); } printf("\n"); printf( "} \n"); } fclose(fp); return 0; }
2012-05-04追記
ARIB STD-B24 第二編 | デジタル放送におけるデータ放送符号化方式と伝送方式 第2分冊(1/2)
のページ２５５（PDF的にはp.270)にCPCファイルのヘッダ部分の resourceListに関する記述がある。
